問14　次のアセンブラプログラムの説明及びプログラムを読んで， 設問 1 〜 3 に答えよ。

　

〔プログラムの説明〕

連続する 49 語の領域を 7 行 7 列の表とみなす。副プログラム RECTGL は，その表と 2 点の座標 (x1，y1)，(x2，y2) を主プログラムから 受け取り，表中のその 2 点を対角の頂点とする長方形の内側を，指定された 文字で塗りつぶす。

　

(1)　主プログラムは，図 1 に示す形式のパラメタの先頭アドレスを GR1 に設定し，
RECTGL を呼び出す。

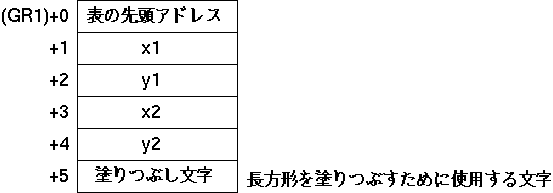

　　　　　　図１　パラメタの形式

(2)　長方形の各辺は，x 軸又は y 軸と平行とする。

例えば，2 点 (2，3) と (6，5) を頂点とする長方形を，文字“＊”で 塗りつぶす場合，図 2のようになる。

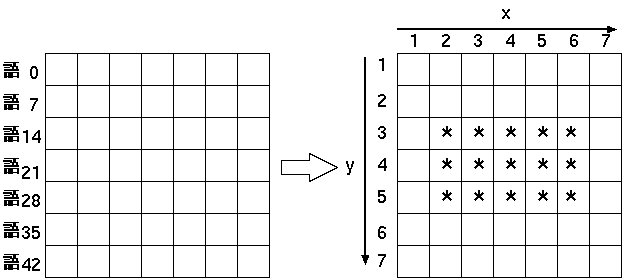

　　　　　　図２　長方形の塗りつぶし例

(3)　 1 ≦ x1 ≦ x2 ≦ 7，1 ≦ y1 ≦ y2 ≦ 7 とする。

(4)　副プログラム RECTGL は，主プログラムに戻るとき，汎用レジスタ GR1〜GR3 の内容を元に戻す。

(5)　副プログラム XY2ADR は，座標 (x，y) を値 z に変換し，z を GR3 に設定して返す。

　



〔プログラム〕
（行番号）
01  RECTGL  START
02          PUSH    0,GR2           ;
03          PUSH    0,GR3           ;
04          LEA     GR2,3,GR1       ;
05          CALL    XY2ADR          ;(x2,y2)を変換
06          ADD     GR3,0,GR1       ;長方形の右下のアドレス
07          ST      GR3,ENDADR      ;
08          LEA     GR2,1,GR1       ;
09          CALL    XY2ADR          ;(x1,y1)を変換
10          ADD     GR3,0,GR1       ;長方形の左上のアドレス
11          LD      GR2,3,GR1       ;
12          SUB     GR2,1,GR1       ;  長方形の横幅
13          LEA     GR2,1,GR2       ;
14          ST      GR2,WIDTH       ;
15          LEA     GR2,7           ;
16          SUB     GR2,WIDTH       ;
18          ST      GR2,DISP        ;
19          LD      GR0,5,GR1       ;
20  LOOP1   LD      GR2,WIDTH       ;
21  LOOP2   ST      GR0,0,GR3       ;
22          LEA     GR3,1,GR3       ;  長方形の横１列を塗りつぶす
23          LEA     GR2,-1,GR2      ;
24          JNZ     LOOP2           ;
25          CPA     GR3,ENDADR      ;
26          JPZ     FIN             ;
27          ADD     GR3,DISP        ;
28          JMP     LOOP1           ;
29  FIN     POP     GR3             ;
30          POP     GR2             ;
31          RET                     ;
32  ENDADR  DS      1               ;
33  WIDTH   DS      1               ;
34  DISP    DS      1               ;
35  XY2ADR  PUSH    0,GR1           ;α
36          LD      GR1,1,GR2       ;α
37          LEA     GR3,0           ;α
38  LOOP3   LEA     GR1,-1,GR1      ;α
39          JZE     ADDX            ;α
40          LEA     GR3,7,GR3       ;α
41          JMP     LOOP3           ;α
42  ADDX    ADD     GR3,0,GR2       ;α
43          LEA     GR3,-1,GR3      ;α
44          POP     GR1             ;α
45          RET                     ;α
46          END                     ;

設問１　副プログラム XY2ADR（プログラム中のαの部分）の処理において， x，y，z の関係を示す正しい式を，解答群の中から選べ。

解答群

ア　z ＝ (x−1) ＋ 7(y−1)　　　　イ　z ＝ (x−1) ＋ 7y

ウ　z ＝ 7(x−1) ＋ (y−1)　　　　エ　z ＝ 7x ＋ 7(y−1)

オ　z ＝ 7x ＋ y　　　　　　　　　カ　z ＝ x ＋ 7y

　

設問２　主プログラムから渡された 2 点の座標を (3，4)，(6，5) とする。 副プログラム RECTGL を実行した後，主プログラムに戻るとき，34 行目の 領域 DISP の値として正しい答えを，解答群の中から選べ。

　

解答群

ア　0　　　　イ　1　　　　ウ　2

エ　3　　　　オ　4　　　　カ　5

キ　6　　　　ク　7

　

設問３　副プログラム RECTGL を使用して，図 3 のように，長方形の外側を 指定された文字で塗りつぶし，長方形の内側を空白で塗りつぶす副プログラム SPREC を作成した。 に入れる 正しい答えを，解答群の中から選べ。

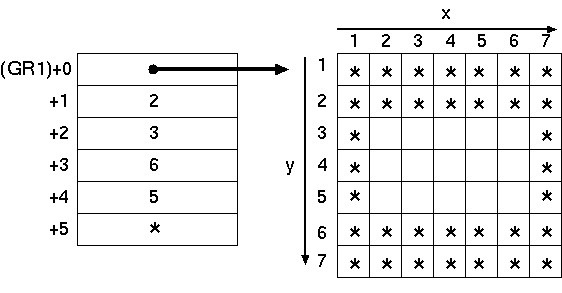

　　　　　図３　SPREC の実行例


SPREC   START
        LD      GR0,0,GR1
        ST      GR0,PARAM

        ST      GR0,CHAR
        PUSH    0,GR1
        LEA     GR1,PARAM
        CALL    RECTGL
        POP     GR1
        LEA     GR0,32          ;空白の文字コード → GR0
        ST      GR0,5,GR1
        CALL    RECTGL
        LD      GR0,CHAR
        ST      GR0,5,GR1
        RET
PARAM   DS      1

CHAR    DS      1
        END

a に関する解答群

ア　LD   GR0,5,GR1　　　　イ　LD   GR0,6,GR1　　　　ウ　LEA  GR0,5,GR1
エ　LEA  GR0,20 　　　　　オ　LEA  GR0,32

b に関する解答群

ア　DC     0　　　　イ　DC     0　　　　ウ　DC     0
　　DC     0　　　　　　DC     0　　　　　　DC     0
　　DC     0　　　　　　DC     6　　　　　　DC     7
　　DC     0　　　　　　DC     6　　　　　　DC     7
エ　DC     1　　　　オ　DC     1
　　DC     1　　　　　　DC     1
　　DC     6　　　　　　DC     7
　　DC     6　　　　　　DC     7
