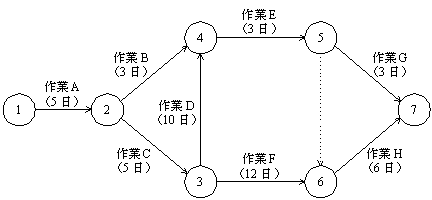

問71 図のアローダイアグラムで表される業務について，作業内容を見直したところ， 作業Dだけが3日間短縮可能であることが分かった。 業務全体の所要日数は何日間短縮できるか。 ここで，点線の矢印は疑似（ダミー）作業である。
ア 0 イ 1 ウ 2 エ 3
問72 品質管理に用いられる図の説明のうち，適切なものはどれか。
ア 散布図は，1変数のデータのばらつき状態を知るために役立ち， 平均値や標準偏差が容易に求められる。
イ 親和図は，錯そうした問題点や，まとまっていない意見や アイデアなどを整理し，まとめるために用いられる。
ウ 特性要因図は，二つ以上の変数の相互関係を表すのに役立つ。
エ 度数分布図は，原因と結果を対比させた図式表現であり， 不良原因の追求に用いられる。
問73 在庫管理における定期発注方式に関する記述として，適切なものはどれか。
ア ABC分析でのAランクの品目を管理するのに適した方式である。
イ 運用コストを最小にする経済的発注量が用いられる。
ウ 二棚法で採用している方式である。
エ 発注点方式ともいわれている。

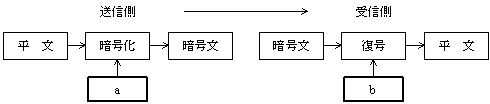

問74 図は公開かぎ暗号方式の概念図である。a，bに入れるべき正しい組合せはどれか。
a
b
問75 ユーティリティプログラムの不正な実行によるデータの改ざんや破壊を防止する上で， 効果的な管理手段として，最も適切なものはどれか。
ア システムログの採取
イ ソースプログラムと実行プログラムの比較
ウ データのバックアップ
エ ファイルへのアクセス権限の設定
