　　次の問1，問2は必須問題です。全問解答してください。　　

問１ 　次の流れ図の説明及び流れ図を読んで，設問に答えよ。

〔流れ図の説明〕

濃度が 256 階調のグレイスケール画像を拡大する処理の流れ図である。

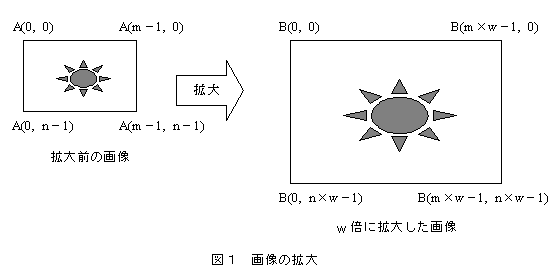

(1) 拡大前の画像は，横が m 個，縦が n 個の画素からなる長方形で構成されている。 各画素の濃度値（0 〜 255）が m 列 n 行の配列 A に格納されており， w 倍に拡大後の画素の濃度値を m × w 列 n × w 行の配列 B に格納する。 m 及び n は 2 以上の整数であり，w は 1 以上の整数である。

(2) この流れ図では，拡大後の各画素の濃度値（配列 B）を，対応する拡大前の画素の 濃度値（配列 A）から求めている。 拡大後の座標からの逆変換によって得られる拡大前の座標 (x, y) の x 又は y は， 整数値とならないことがある。 そこで，図 2 に示すように，座標 (x, y) の近傍にある 4 個の画素（座標は整数値）の 濃度値と横方向及び縦方向の距離（ p 及び q ）から，次式によって濃度値を計算する。

濃度値＝(1−q)×{(1−p)×A(ix, iy)＋p×A(ix＋1, iy)}
＋q×{(1−p)×A(ix, iy＋1)＋p×A(ix＋1, iy＋1)}

p，q は共に 0 以上 1 未満の実数であり，ix, iy はそれぞれ実数 x, y 以下で 最大の整数である。

(3) 逆変換によって求めた座標 (x, y) の近傍画素のいずれかが拡大前の画像上に 存在しない場合には，拡大前の画像上に存在する隣接画素の濃度値を使用する。 例えば，座標 (ix, iy) 及び (ix, iy＋1) が拡大前の画像の右端列上にある場合は， A(ix＋1, iy) として A(ix, iy) を使用し，A(ix＋1, iy＋1) として A(ix, iy＋1) を 使用する。 また，座標 (ix, iy) 及び (ix＋1, iy) が拡大前の画像の下端行上にある場合は， A(ix, iy＋1) として A(ix, iy) を使用し，A(ix＋1, iy＋1) として A(ix＋1, iy) を 使用する。

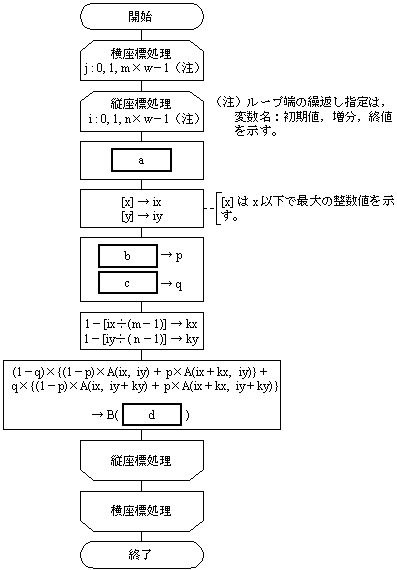

〔流れ図〕

設問　流れ図中の に 入れる正しい答えを，解答群の中から選べ。

a に関する解答群

ア　j×w → x　　　　イ　j×w÷n → x　　　　ウ　j×n÷w → x
　　i×w → y　　　　　　i×w÷m → y　　　　　　i×m÷w → y

エ　j÷w → x　　　　オ　n×w÷j → x　　　　カ　w÷j → x
　　i÷w → y　　　　　　m×w÷i → y　　　　　　w÷i → y

b，c に関する解答群

ア　iy−i÷w　　　　 イ　j−ix÷w 　　　　 ウ　x−ix

エ　y−iy　　　　　　オ　(i−iy)÷n　　　　カ　(ix−j)÷m

キ　(x−ix)÷w　　　 ク　(y−iy)÷w

d に関する解答群

ア　i, j　　　　　　　イ　ix, iy　　　　ウ　ix×w, i

エ　ix×w, iy×w　　　オ　j, i　　　　　カ　j, iy

キ　j, iy×w　　　　　ク　j×w, i×w

問２ 　次の流れ図の説明及び流れ図を読んで，設問 1，2 に答えよ。

〔流れ図の説明〕

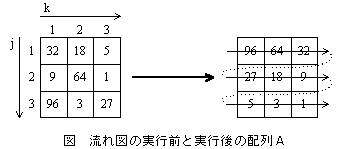

図の左側に示す 3 行 3 列の配列 A に格納された数値を，図の右側に示す方向に 降順に並べ替える流れ図である。

第 j 行，第 k 列の配列要素は A( j, k ) で参照する（1≦j≦3，1≦k≦3）。

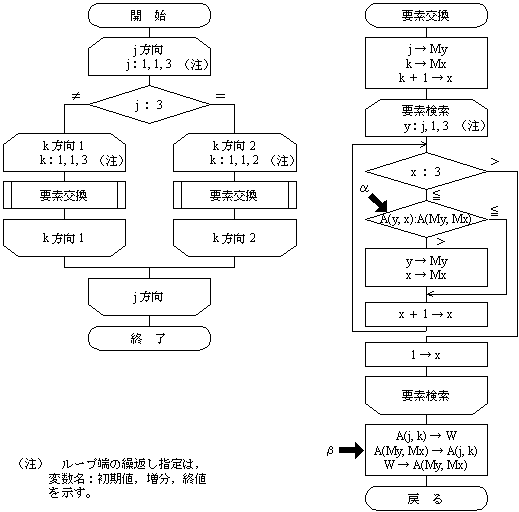

〔流れ図〕

設問１ 図の左側に示すデータを用いて流れ図を実行する。 流れ図のαが実行される回数として正しい答えを，解答群の中から選べ。

解答群

ア　8　　　　イ　9　　　　ウ　28　　　　エ　36　　　　オ　45

設問２ 流れ図のαとβを変更し，図の左側に示したデータを処理する。 次の記述中の に入れる正しい答えを， 解答群の中から選べ。

(1)　αとβをそれぞれ次のとおりに変更したときの実行結果は となる。

(2)　αとβをそれぞれ次のとおりに変更したときの実行結果は となる。

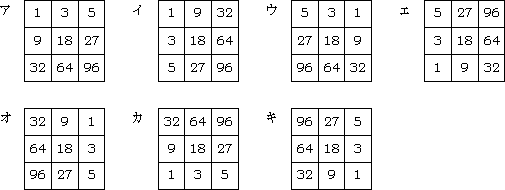

解答群
