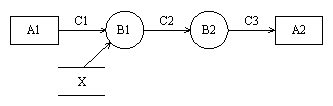

問46  次のDFDで,記号Xが表すものはどれか。

ア データ源泉     イ データストア

ウ データフロー    エ プロセス


問47  ソフトウェアの設計図法の一つであるHIPOを構成するものの組合せはどれか。

ア 外部,データフロー,詳細ダイアグラム

イ 処理,コンテキストダイアグラム,図式目次

ウ 図式目次,総括ダイアグラム,詳細ダイアグラム

エ データストア,データフロー,処理


問48  ソフトウェアの分析・設計技法のうち,データ中心分析・設計技法に関する特徴を記述したものはどれか。

ア システム開発後の仕様変更は,データ構造や手続きを局所的に変更したり,追加したりすることによって比較的容易に実現できる。

イ 対象業務領域のモデル化に際して,最も安定した情報資源に着目する。

ウ プログラムが最も効率よくアクセスできるようにデータ構造を設計する。

エ モジュールの独立性が高くなるようにプログラムを分割し,機能を詳細化していく。


問49  トップダウンアプローチによって,プログラムが階層構造になるように構造化設計を行いN個のモジュールに分割した。 このプログラムのモジュール間インタフェースの個数を表す式はどれか。 ここで,下位のモジュールは上位のモジュールのどれか一つとだけインタフェースをもつものとする。

ア N      イ N 2        ウ N−1      エ N (N−1) /2


問50  GUIの設計で,排他的な複数の項目から一つだけを選択させたいときに使うコンポーネントはどれか。

ア スクロールバー       イ スライダ

ウ チェックボックス      エ ラジオボタン
