平成７年度 秋期 第二種 午後 問17


 　　　　　　　　　　　　　　　　　　　　　　　　［更新日］1995.10.25




問17  マイコンを応用した電子ルーレットに関する次の記述をを読んで、設問
     1〜3に答えよ。

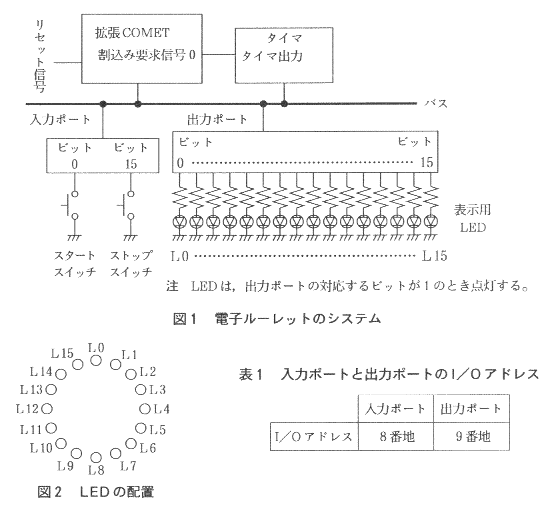

      図1に電子ルーレットのシステム構成を示し、図2にこのシステムのLED
    の配置を示す。
      スタートスイッチを押すと、LEDが時計方向に順次点滅し、光の点が回
    転するようになる。ストップスイッチを押すと、しだいに光の回転スピー
    ドは遅くなり、一定の時間後に、光の回転が停止する。
      初めてスタートスイッチを押したときは、L0から光り始める。光の回転
    が停止した後、再度スタートスイッチを押したときは、停止していた位置
    から光の回転が始まる。
      表1に、このシステムの入力ポートと出力ポートのI/Oアドレスを示す。



   電子ルーレットの仕様を次に示す。
   (1) タイマ割込みを使用する。使用するタイマは、プログラムによって出
       力時間を設定すると、設定した間隔で信号を出す。リセット直後の出
       力時間の設定値は、不定である。
   (2) メインプログラムは、通常の場合タイマ割込みを受け付けられる状態
       で動作する。
   (3) スイッチの状態の取込みはメインプログラムで行う。
   (4) ストップスイッチが押され徐々に停止しようとしている状態で、スタ
       ートスイッチが押された場合は、直ちにスタートスイッチの機能が有
       効になる。
   (5) LEDの表示は、割込み処理プログラムの中で行う。また、徐々に停止
       させるための処理も割込み処理プログラムの中で行う。
   (6) 割込み処理プログラムでは、メインプログラムで取り込んだスイッチ
       の状態や、動作状態を、MODEというラベルの示すメモリ番地の内容
       によって判断する。
        #8000　      スタートスイッチが押され、光が回転している状態
        #7800〜#0800 ストップスイッチが押され、光が回転している状態
        #0000　      停止状態

         ラベルMODEは、メインプログラムでも、割込み処理プログラムで
       も参照できる。

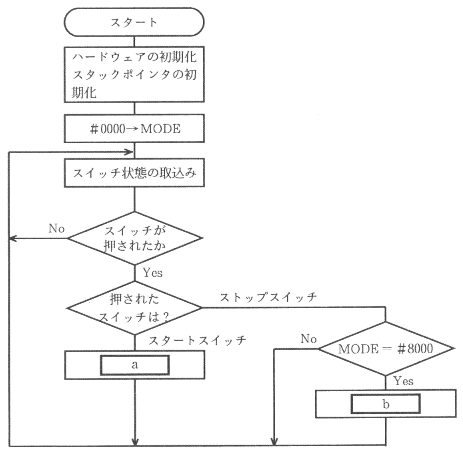

設問1  次に示すメインプログラムの流れ図中の［　　　　］に入れる正しい
     答えを、解答群の中から選べ。




  解答群

    ア 0 → MODE           　 イ 1 → MODE
    ウ #8000 → MODE       　 エ #8001 → MODE
    オ MODE − #0800 → MODE  カ MODE − #8000 → MODE
    キ MODE ＋ 1 → MODE



設問2  本システムでリセット後にプログラムで行うべきハードウェアの初期化
     として、正しい答えを、解答群の中から二つ選べ。


  解答群

    ア 割込み禁止状態にする。
    イ タイマを初期化し、タイマ出力に一定間隔で信号が出るようにする。
    ウ I/Oアドレスの8番地に、#8001を出力する。
    エ 割込みマスクレジスタに、#FFFEを格納した後、割込み許可状態にする。
    オ 割込みマスクレジスタに、#7FFFを格納した後、割込み許可状態にする。
    カ 割込みマスクレジスタに、#FEFFを格納した後、割込み許可状態にする。


設問3 次に示すのは、割込み処理プログラムの主要部である。［　　　　］に入
    れる適切な命令を、解答群の中から選べ。

    INT     ［　　ｃ　　］  ;レジスタの退避
            LEA    GR0,0
            CPA    GR0,MODE ;停止状態か
            JZE    INTRT    ;停止状態
            LD     GR0,STMODE
            CPA    GR0,MODE ;動作状態か
            ［　　ｄ　　］  ;動作状態(MODE=#8000)
            CALL   DSPDLY   ;ストップスイッチが押され、停止しよう
                            ;としている状態
                            ;(MODE≠#8000)
            LEA    GR1,0,GR1
            JNZ    INTRT    ;時間が経過していないときは、復帰
            LD     GR0,MODE
            SUB    GR0,GEN  ;MODE−#0800→MODE
            ST     GR0,MODE
    MVOT    LD     GR0,DPDATA ;表示データの読込み
            ［　　ｅ　　］  ;出力
            SRL    GR0,1    ;次のデータの準備
            ST     GR0,DPDATA
            JNZ    INTRT
            LD     GR1,STMODE
            ST     GR1,DPDATA
    INTRT   POP    GR1        ;割込みからの復帰
            RETI
    ;
    ;
    GEN     DC     #0800
    STMODE  DC     #8000
    DPDATA  DC     #8000    ;表示データ

    注  サブルーチンDSPDLYは、ストップスイッチが押された後、タイマ
      割込みの発生回数をカウントして、徐々に停止する時間間隔を作る。
      サブルーチンから復帰後、GR1の内容が#0000のとき、LEDにデータ
      を表示する処理を行う。


  解答群

    ア  INPUT   9     イ  JMI     MVOT  ウ  JNZ     MVOT
    エ  JZE     MVOT  オ  OUTPUT  8     カ  OUTPUT  9
    キ  PUSH    0,GR0 ク  PUSH    0,GR1 ケ  PUSH    0,GR2
