平成８年度 春期 第二種 午後 問14
     　　　　　　　　　　　　　　　　　　　　　　　　［更新日］1996.06.04



問14  次のアセンブラプログラムの説明及びプログラムを読んで，設問1〜4に答えよ。

〔プログラムの説明〕
  このプログラムは，2語（32ビット）で表現された倍精度整数の加算を行う副プロ
グラムである。

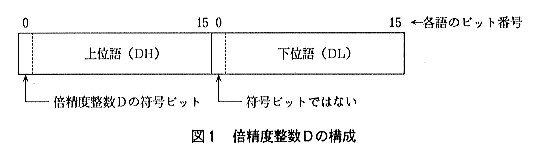

(1)  倍精度整数は32ビットの2進数で表現され，負数は2の補数を使うものとする。
   倍精度整数を構成する各語は，倍精度整数を表す記号に，上位語にはＨ，下位語に
   はＬをつけて表記する。



(2)  主プログラムは，二つの倍精度整数X，Yを図2のようにスタックに置き，副プ
   ログラムを呼ぶ。

              │                │
              ├────────┤
        ＳＰ→│      ＹＨ      │   ＳＰ：スタックポインタ（＝GR4）
              ├────────┤
              │      ＹＬ      │↑
              ├────────┤│
              │      ＸＨ      ││
              ├────────┤│
              │      ＸＬ      │   パラメタＰＵＳＨ順
              └────────┘
                 図2  副プログラム呼出し前のスタヅク

(3)  副プログラムは，加算結果 Z(＝X＋Y) の上位語をGR0に，下位語をGR1に設定
   し主プログラムに戻る。なお，Zがオーバフローしたかどうかについては考慮し
   ない。
(4)  副プログラムから戻るとき，汎用レジスタGE3の内容は呼び出される前の値に
   復元する。

〔プログラム〕
（行番号）
     1  DADD    START                   ;
     2          PUSH  0,GR3             ;
     3          LEA   GR3, 0，GR4       ;
     4          LEA   GR4, -2，GR4      ;    作業領域（局所変数Ｚ）確保
     5          LD    GR0, 5, GR3       ; ┐
     6          ADD   GR0, 3，GR3       ; ├    XL＋YL→ZL
     7          ST    GR0, -1, GR3      ; ┘
     8          LD    GR0，5，GR3       ; ┐ XL，YLのビット0が同じ値か？
     9        [ CPA   GR0, 3，GR3 ]     ; ┘ [←この行は間違い？設問3参照]
    10          JMI   NEXTCK            ;
    11          EOR   GR0，5，GR3       ;  XL，YLのビット0が同じ場合の処理
    12          JMP   CYSET             ;
    13  NEXTCK  EOR   GR0, -1, GR3      ;  XL，YLのビット0が異なる場合の処理
    14  CYSET   SRL   GR0, 15           ;  GR0のビット0からCYを生成
    15          ADD   6R0，4，GR3       ; ┐
    16          ADD   GR0，2．GR3       ; ┴ CY + XH + YH → ZH
    17          LD    GR1, -1,GR3       ;
    18          LEA   GR4, 0, GR3       ;
    19          POP   GR3               ;
    20          RET
    21          END

設問1  行番号4が終了するところまでプログラムの実行が進行したとき，スタック
     の状態として正しい答えを，解答群の中から選ベ。

解答群					答イ

       ア     │                │      イ      │                │
              ├────────┤              ├────────┤
       ＧＲ3→│                │        ＳＰ→│                │
              │  作業領域(2語) │              │  作業領域(2語) │
              │                │              │                │
              ├────────┤              ├────────┤
        ＳＰ→│ ＧＲ3 退避領域 │       ＧＲ3→│ ＧＲ3 退避領域 │
              ├────────┤              ├────────┤
              │    戻り番地    │              │    戻り番地    │
              ├────────┤              ├────────┤
              │      ＹＨ      │              │      ＹＨ      │
              ├────────┤              ├────────┤
              │      ＹＬ      │              │      ＹＬ      │
              ├────────┤              ├────────┤
              │      ＸＨ      │              │      ＸＨ      │
              ├────────┤              ├────────┤
              │      ＸＬ      │              │      ＸＬ      │
              └────────┘              └────────┘


        ウ    │                │      エ      │                │
              ├────────┤              ├────────┤
       ＧＲ3→│ ＧＲ3 退避領域 │        ＳＰ→│ ＧＲ3 退避領域 │
              ├────────┤              ├────────┤
        ＳＰ→│                │       ＧＲ3→│                │
              │  作業領域(2語) │              │  作業領域(2語) │
              │                │              │                │
              ├────────┤              ├────────┤
              │    戻り番地    │              │    戻り番地    │
              ├────────┤              ├────────┤
              │      ＹＨ      │              │      ＹＨ      │
              ├────────┤              ├────────┤
              │      ＹＬ      │              │      ＹＬ      │
              ├────────┤              ├────────┤
              │      ＸＨ      │              │      ＸＨ      │
              ├────────┤              ├────────┤
              │      ＸＬ      │              │      ＸＬ      │
              └────────┘              └────────┘

設問2  次の記述中の [         ] に入れる正しい答えを，解答群の中か
     なお，解答は重複して選んでもよい。
       このプログラムでの倍精度整数の加算では，下位語から上位語へのけた上が
     りを次のように処理する。
     (1) 下位語同士の加算（XL＋YL→ZL）を行う。
     (2) (1)でのけた上がりの有無を調べる。
	・XL，YLのビット0がともに1の場合，けた上がりが発生する
	・XL，YLのビット0がともに0の場合，けた上がりが [    a    ]。
	・XL，YLのビット0のいずれか一方だけが1の場合，けた上がりが発生
    	 する可能性がある。
     (3) (2)でけた上がりが発生する可能性がある場合，更に次の判定を行なう。
	・ZLのビット0が0になっていれば，けた上がりが [    b    ]。
	・ZLのビット0がlになっていれば，けた上がりが [    c    ]。
     (4)  (2)，(3)でけた上がりが発生していれば，けた上がりの値（CY）を1とし
        さもなければ0とする。
     (5)  (4)で求めたけた上がりの値に各上位語を加算（CY＋XH＋YH → ZH）
	する。

解答群					a 答イb 答アc 答イ
  ア  発生する      イ  発生しない      ウ  発生する可能性がある

設問3  プログラム中の行番号9について，誤っているのではないかという指摘を受
     けた。どう訂正すべきかを，解答群の中から選ベ。

解答群					答ウ
  ア  AND    GR0，3，GR3    イ  OR    GR0, 3, GR3     ウ  EOR    GR0, 3, GR3
  エ  CPL    GR0，3，GR3    オ  訂正の必要はない

設問4  主プログラムは，副プログラムからの復帰直後にスタックポインタの調整を
     行うための命令を必ず実行し，副プログラムの呼出しに関連するスタックの消
     費をすべて解消するものとする。このとき実行すべき適切な命令を，解答群の
     中から選ベ。

解答群					答オ
  ア  POP    GR0	    イ  LEA    GR4, -2, GR4
      POP    GR1
  ウ  LEA    GR4, -4, GR4   エ  LEA    GR4, 2, GR4
  オ  LEA    GR4,  4, GR4
