平成８年度 秋期 第二種 午後 問14

     　　　　　　　　　　　　　　　　　　　　　　　　［更新日］1996.11.18




問14 次のアセンブラプログラムの説明及びプログラムを読んで，設間1,2に答えよ。

〔プログラムの説明〕

  副プログラムBINGOは0以上の整数が25個入った5行5列の2次元配列と，一つ
の正の整数（以下，当たり数と呼ぶ）を引数として主プログラムから繰り返し
呼ばれる。呼び出されると，配列の中に当たり数と同じ数があるかどうかを調
べる。同じ数があれば配列中のその数を0に置き換える。その結果，0が縦又は
横に五つ並ベばGR0に1を，そうでなければ0を設定し，主プログラムに戻る。

(1) 配列として，連続する25語の領域がとられ，その先頭アドレスがGR1に，
   当たり数がGR0に格納されて，主プログラムから渡される，

(2) 配列の中の0以外の整数は、すべて異なるものとする。

(3) 主プログラムから渡される配列には、まだ0が縦にも横にも五つ並んでい
   ないものとする。

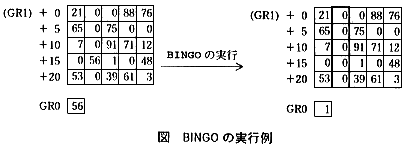

(4)BINGOの実行例を図に示す．



(5) プログラム中の副プログラムCHECKは，配列の指定された行又は列の全要
   素の内容が0かどうかを調べる。
    CHECKを呼ぶとき，表に示すように，その行又は列の先頭アドレスをGR1に，
   行又は列の各要素間の隅たり（アドレスの差）をGR2に格納する。

                表 CHECKを軒呼ぶときのCR1とGR2の内容
                      ┌────────────┬──────┐
                      │ 　　   GR1の内容       │  GR2の内容 │
      ┌───────┼────────────┼──────┤
      │行を調べるとき│ その行の左端のアドレス │      1     │
      ├───────┼────────────┼──────┤
      │列を調べるとき│ その列の上端のアドレス │      5     │
      └───────┴────────────┴──────┘

  CHECKは、各要素の内容がすべて0のとき、GR0に1を．FR（フラグレジスタ）
に00を設定する。それ以外のとき、GR0に0を、FRに01を設定する。

(6) プログラム中に示されていない副プログラムDIV5は、GR2の内容を5で割っ
   た商をGR3に、剰余をGR2に設定する副プログラムである。

〔プログラム〕

(行番号)
  1      BINGO   START                   ;
  2              PUSH    0,GR1           ; ┐
  3              PUSH    0,GR2           ; ├ レジスタの退避
  4              PUSH    0,GR3           ; ┘
  5              ST      GR1,TBLADR      ;配列の先頭アドレス
  6              LEA     GR2,0           ;ループカウンタ
  7      LOOP    CPA     GR0,0,GR1       ;当たり数＝要素の数？
  8              JZE     MATCH           ;YESなら次の処理へ
  9              LEA     GR1,1,GR1       ;配列の次の要繁に位置付ける
 10              LEA     GR2,1,GR2       ;
 11              CPA     GR2,TBLEND      ;配列の終り？
 12              JMI     LOOP            ;NOなら再度調べる
 13              LEA     GR0,0           ;一致する数が配列になかった
 14              JMP     FIN             ;
 15      MATCH   LEA     GR0,0           ;配列中のその数を
 16              ST      GR0,0,GR1       ;       0に置き換える
 17              CALL    DIV5            ;GR2÷5の商→GR3．余剰→GR2
 18              ST      GR3,ROW         ;0に置き換えた要素の行番号
 19              ST      GR2,COL         ;同じく列番号
 20              SUB     GRl,COL         ;その行の左端のアドレス
 21              LEA     GR2,1           ;
 22              CALL    CHECK           ;横に0が五つ並んだか？
 23              JNZ     FIN             ;YESなら処理終了
 24      VCHECK  LD      GR1,TBLADR      ;
 25              ADD     GR1,COL         ;列の上端のアドレス
 26              LEA     GR2,5           ;
 27              CALL    CHECK           ;縦に0が五つ並んだか？
 28      FIN     POP     GR3             ; ┐
 29              POP     GR2             ; ├ レジスタの復元
 30              POP     GR1             ; ┘
 31              RET                     ;
 32      CHECK   ST      GR2,NEXT        ;
 33              LEA     GR3,5           ;ループカウンタ
 34      LOOP1   LD      GR2,0,GR1       ;要素の内容
 35              LEA     GR2,0,GR2       ;0か？
 36              JNZ     NOGOOD          ;
 37              ADD     GR1,NEXT        ;次に位置付ける
 38              LEA     GR3,-1,GR3      ;
 39              JNZ     LOOP1           ;
 40              LEA     GR0,1           ;0が五つ並んでいる
 4l              JMP     FIN1            ;
 42      NOGOOD  LEA     GR0,0           ;0が五つ並んでいない
 43      FIN1    RET                     ;
 44      TBLEND  DC      25              ;
 45      TBLADR  DS      1               ;
 46      ROW     DS      1               ;
 47      COL     DS      1               ;
 48      NEXT    DS      1               ;
 49      END                             ;


設問1 プログラム23行目の分岐命令（JNZ命令）に関する次の記述中の〔      〕
     に入れる正しい答えを、解答群の中から選ベ。

  0が五つ並んだ場合は、〔 a 〕 行目の命令で設定されたFRの値が有効とな
り、分岐する。
  0が五つ並んでいない場合は、〔 b 〕 行目の命令で設定されたFRの値が有
 効となり、分岐しない。

解答群
  ア 20	      イ 21	   ウ 22　      エ 38　	    オ 39
  カ 40	      キ 41　	   ク 42        ケ 43

設問2 斜めに0が五つ並んだ場合もGR0に1を設定するようにしたい。そのため，
     プログラムの23行目と24行目の問に、次の一連の行を挿入する。
    〔      〕に入れる正しい答えを．解答群の中から選べ。ただし，主プロ
     グラムから渡される配列には，まだ0が縦にも横にも斜めにも五つ並んで
     いないものとする。

                LD      GR2,ROW
                CPA     GR2,COL
                JNZ     NXTCHK
                LD      GR1,TBLADR
               〔         c          〕
                CALL    CHECK
                JNZ     FIN
        NXTCHK  LD      GR2,ROW
                ADD     GR2,COL
                LEA     GR2,-4,GR2
                JNZ     VCHECK
                LD      GR1,TBLADR
                LEA     GR1,4,GR1
                〔         d          〕
                CALL    CHECK
                JNZ     FIN

解答群
  ア LEA  GR2,2           イ LEA  GR2,4
  ウ LEA  GR2,6           エ LEA  GR2.8
  オ LEA  GR2,2,GR1       カ LEA  GR2,4,GR1
  キ LEA  GR2,6,GR1       ク LEA  GR2,8,GR1
