問１５ 　内部設計に関する次の記述を読んで，設問 1，2 に答えよ。

ある学校内の複数箇所に設置されたクライアントコンピュータ上のプログ ラム（以下，クライアントと呼ぶ）と，LAN で接続された図書室のサーバコン ピュータ上のプログラム（以下，サーバと呼ぶ）とが通信を行って，図書の検 索を行うシステムを開発することになった。

このクライアントが表示する 画面と処理の概要は，次のとおりである。

図１　検索条件指定画面

(2)　ユーザは，検索条件として，書名か著者名のいずれか，又は両方を入力する。 入力した文字列と一致するか，それを一部に含む書名又は著者名の図書を検索できる。

(3)　ユーザが，文字を入力してから をクリックすると，入力した 文字列は消去される。

(4)　ユーザが，検索条件指定画面で検索条件を入力し， をクリックすると， クライアントは，サーバに検索条件を送信し，サーバからの応答を待つ。このときの画面を 図 2 に示す。

図２　検索中画面

(5)　検索条件を受信したサーバは，条件に従ってデータベースを検索する。 該当する図書データが 1 件以上見つかったときは，その件数，並びにそれぞ れの図書データの書名，著者名及び図書番号をクライアントへ返信する。該当 する図書データが見つからなかったときは，その旨のメッセージを返信する。

(6)　クライアントは，該当する図書データが見つからなかった旨のメッセー ジを受信したとき，又はサーバから一定時間応答がなかったとき（タイムアウ ト）には，図 1の画面に戻り，メッセージ欄にその旨のメッセージを表示する。

(7)　クライアントがサーバからの応答を待つ間に，ユーザが をクリックすると，検 索処理は中断され，図 1 の画面に戻る。

(8)　クライアントは，サーバから図書データを受信したとき，図 3 に示 す該当図書一覧画面を表示する。

図３　該当図書一覧画面

(9)　ユーザが，該当図書一覧画面の中から希望する図書をマウスで選択し て反転表示させた後， をクリックすると，クライアントは，選択された図書の図書番号を サーバに送信し，サーバからの応答を待つ。このときの画面を図 4 に示す。

図４　概要データ取得中画面

(10) 図書番号を受信したサーバは，再度データベースを検索し，該当する図書の 概要データをクライアントへ返信する。

(11) クライアントは，サーバから一定時間応答がないときには，図 3 の画面に戻り， メッセージ欄にその旨のメッセージを表示する。

(12) クライアントがサーバからの応答を待つ間に，ユーザが をクリックすると， 概要データ取得処理は中断され，図 3 の画面に戻る。

(13) クライアントは，サーバから概要データを受信すると，図 5 に示す概要表示画面を 表示する。

図５　概要表示画面

(14) ユーザが，概要表示画面の中の をクリックすると， クライアントは該当図書一覧画面（図 3）を再度表示する。

(15) ユーザが，該当図書一覧画面（図 3）又は概要表示画面の中の をクリックすると， クライアントは検索条件指定画面（図 1）を再度表示する。

(16) ユーザが，各画面の中の をクリックすると， クライアントは表示している画面を消去して，処理を終了する。

設問１　ユーザが操作を円滑に行うために，画面上のボタンをクリックできないように した方が望ましい場合を，解答群の中から三つ選べ。

解答群

設問２　次の記述中の に入れる正しい答えを，解答群の中から選べ。

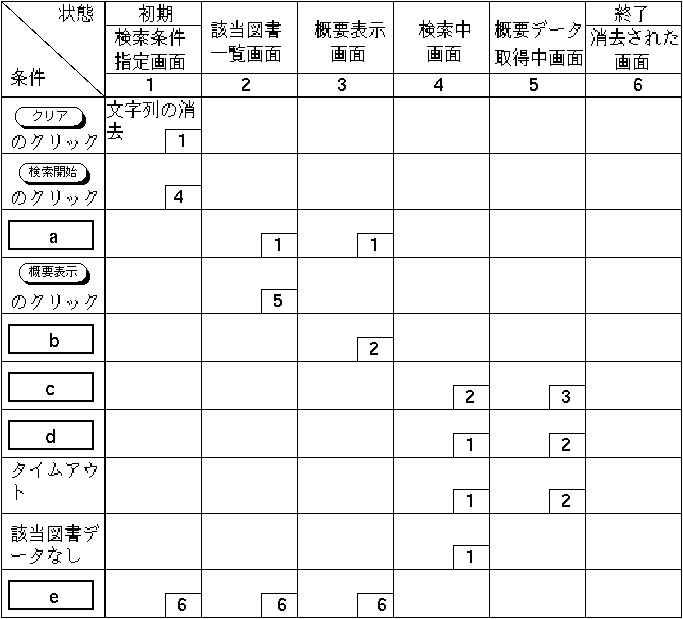

クライアントが表示する画面の推移をまとめた状態遷移表は，次のとおりである。

解答群
