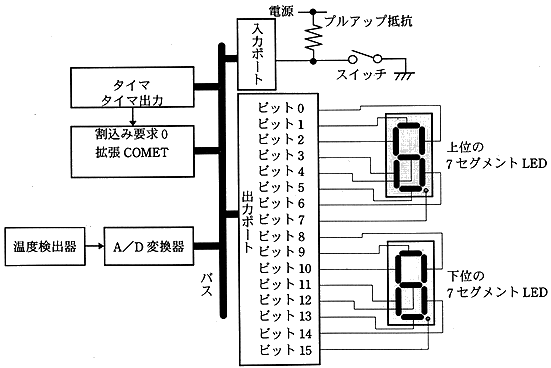

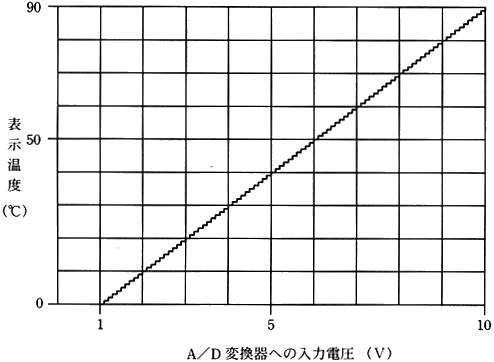

図2 A/D変換器への入力電圧と表示温度との関係 設問1 次の記述中の[ ]に入れる正しい答えを,解答群の中から選ベ。 スイッチの“開”や“閉”によって,スイッチ接点がある期間[ a ]を繰り 返すことを[ b ]と呼ぶ。この影響を防止するため,[ c ]の入力がすべ て同じ値のとき,スイッチが“開”あるいは“閉”になったと判定する方法がある。 解答群 a 答ウ b 答エ c 答キ ア 1回 イ 開 ウ 開閉 エ チャタリング オ 発振 カ バッファリング キ 複数回 ク 閉 設問2 タイマ割込みによって,A/D変換器からデータを入力し,7セグメントLEDに 表示する割込み処理のプログラムDISPを次に示す。[ ]に入れる正しい 答えを,解答群の中から選ベ。 副プログラムGETTMPは,GR0に与えられたA/D変換器の出力値を表示温度に変 換してGR0に格納する。 副プログラムDISPONは,GR0に与えられた表示温度を7セグメントLED点灯用 データに変換してGR0に格納する。 フラグDSPFGの値は,主プログラムで設定され,スイッチが“閉”になると1に, “開”になると0になっている。 EXTRN GETTMP,DISPON,DSPFG DISP PUSH 0 , GR1 LEA GR0 , 1 [ d ] ;A/D変換開始 ADIN [ e ] CPL CR0,ZERO ;A/D変換終了か? JZE ADIN [ f ] ;変換データを,読み込む CALL GETTMP ;温度データに変換 CALL DISPON ;LEDの点灯用データに変換 LD GR1,DSPFG ;スイッチの状態を取り込む CPA GR1,ZERO ;スイッチが開か? JNZ DSPOT LEA GR0,0 DSPOT [ g ] DSPOFF POP GR1 RETI ;割込みからの復帰 ZERO DC 0 解答群 d 答コ e 答オ f 答カ g 答ケ ア IN 2 イ IN 3 ウ IN 4 エ INPUT 2 オ INPUT 3 カ INPUT 4 キ OUT 1 ク OUT 3 ケ OUTPUT 1 コ OUTPUT 3 設問3 次の記述中の[ ]に入れる正しい答えを,解答群の中から選ベ。 出力ポートに16進数のCEF6を出力すると7セグメントLEDには,[ h ] と表示される。このときのA/D変換器への入力電圧は,[ i ]Vである。 hに関する解答群 答ウ ア 10 イ 20 ウ 30 エ 40 オ 50 iに関する解答群 答エ ア 1 イ 2 ウ 3 エ 4 オ 5
