平成８年度 秋期 第二種 午後 問10
     　　　　　　　　　　　　　　　　　　　　　　　　［更新日］1996.11.19


問10 次のアセンブラプログラムの説明及びプログラムを読んで，設問に答えよ。

〔プログラムの説明〕
  二つのビット列（ビット列1，ビット列2）の一部分（以下，部分ビット列と呼ぶ）
を交換する副プログラムBSWAPである。
（1）ビット列1とビット列2の長さは，それぞれ1語（16ビット）とする。
（2）主プログラムは，CR1にパラメタの先頭番地を格納して副プログラムBSWAPを
   呼ぶ。パラメタの内容と意味は，図1のとおりである。

            ┌───┐
（CR1） ＋0 │ Ａ１ │ビット列1のアドレス
            ├───┤
        ＋1 │ Ａ２ │ビット列2のアドレス
            ├───┤
        ＋2 │  Ｓ  │部分ビット列の先頭位置
            ├───┤
        ＋3 │  Ｌ  │部分ビット列の長さ
            └───┘
	図1 パラメタの内容と意味

  部分ビット列の先頭位置Sは，左端のビットを0番とするビット番号，部分ビット
列の長さLはビット数とする。

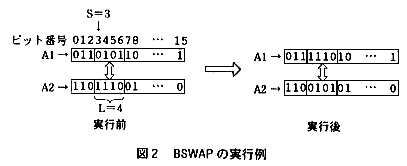

（3）実行例を図2に示す。この例では，ビット番号3のビットから始まる4ビットを
    交換する。



（4）S≧0，L≧1，S＋L≦16とする。

〔プログラム〕
BSWAP	START				;
	PUSH	0，GR1			; ┐
	PUSH	0，GR2			; ├ レジスタの退避
	POSH	0，GR3			; ┘
	LD	GR2，MSBIT		; ┐
	LD	GR3，3，GR1		; │
	LEA	GR3，-1，GR3		; │
	〔	a	〕		; ├ 部分ビット列を取り出すための
	LDGR3，2，GR1			; │ マスクを作成
	〔	b	〕		; │
	ST	GR2，GETSUB		; ┘
	EOR	GR2，ALLONE		; ┬ 部分ビット列を削除するための
	ST	GR2，ERASE		; ┘ マスクを作成
	LD	GR2，1，GR1		;
	LD	GR0，0，GR2		; ビット列2 → GR0
	LD	GR2，0，GR1		;
	LD	GR3，0，GR2		; ビット列1 → GR3
	ST	GR3，SAVE		;
	CALL	BMOVE⑭			;
	〔	c	〕		;
	LD	GR0，SAVE		; ビット列1 → GR0
	LD	GR2，1，GR1		;
	LD	GR3，0，GR2		; ビット列2 → GR3
	CALL	BMOVE			;
	ST	GR3，0，GR2		; ビット列2を元の位置に格納
	POP	GR3			; ┐
	POP	GR2			; ├ レジスタの復元
	POP	GR1			; ┘
	RET				;
BMOVE	AND	GR0，GETSUB		; ┐
	ST	GR0，WORK		; │ GR0から部分ビット列を取り出し，
	〔	d	〕		; ├ それをGR3の該当部分に格納する
	OR	GR3，WORK		; │ 副プログラム
	RET				; ┘
MSBIT	DC	＃8000			;
ALLONE	DC	＃FFFF			;
GETSUB	DS	1			;
ERASE	DS	1			;
SAVE	DS	1			;
WORK	DS	1			;
	END				;


設問　プログラム中の〔      〕に入れる正しい答えを，解答群の中から選ベ。

a，bに関する解答群
  ア SLA　GR2，0，GR3　	  イ SLA　GR3，0，GR2
  ウ SLL　GR2，0，GR3　	  エ SLL　GR3，0，GR2
  オ SRA　GR2，0，GR3　	  カ SRA　GR3，0，GR2
  キ SRL　GR2，0，GR3　	  ク SRL　GR3，0，GR2

c，dに関する解答群
  ア AND　GR0，ERASE　    イ AND　GR3，ERASE
  ウ EOR　GR0，ERASE　	  エ EOR　GR3，ERASE
  オ OR　 GR0，ERASE　	  カ OR　 GR3，ERASE
  キ ST　 GR3，0，CR1　	  ク ST　 GR3，0，GR2
  ケ ST　 GR3，1，GR1
