（2）モデム間の通信速度は9,600ビット/秒で，データ圧縮と誤り訂正は行わない。 （3）送受信を行うプログラム間では，図2に示すパケットの形式でデータを通信する。 ┌───────┬────────────────┬────────┐ │ ヘッダ部 │ データ部 │ チェックサム │ │ （3バイト） │ （5l2バイト） │ （1バイト） │ └───────┴────────────────┴────────┘ 図2 パケットの形式 （4）受信側プログラムは，送信側プログラムから1パケットを受信するたびにチェッ クサムを調ベ，正しい場合はACKを，正しくない場含はNAKを送信側プログラム に返す。ACK，NAKともに4バイトとする。 （5）送信側プログラムは，1パケットを送信したあとで，受信側プログラムからACK が返ってきたときは次のパケットを送信し，NAKが返ってきたときは同じパケット を再送する。 （6）送信側プログラムは，最後のパケットのとき，ヘッダ部に最後のパケットである ことを示す記号を記録して送信する。受信側プログラムは，最後のパケットを正 しく受信したときACKを送信側プログラムに返し，終了処理を行う。送信側プログ ラムは，受信側プログラムからのACKを確認後，終了処理を行いプログラムを終了 する。 （7）送信側プログラムは，チェックサムの作成を含め，バケットを作成してモデムへ の送信を開始するまでにl0ミリ秒を必要とする。同様に受信側プログラムも，パ ケットをモデムから受信後，チェックサムを検査して，ACK又はNAKの送信を開始 するまでに10ミリ秒を必要とする。それ以外の処理時間は無視できるものとする。 （8）データ通信中の誤りは，チェックサムで必ず検出できるものとする。 設問1 次の記述中の［ ］に入れる正しい答えを，解答群の中から選ベ。 送信側プログラムから受信側プログラムへ614,400バイトのデータを転送する。 その際に，誤りが発生しなかったと仮定すると，送信側から送信するパケット数は ［ a ］個となり，データ通信時間は［ b ]秒となる。また，誤りが6回発 生した場合，データ通信時間は［ c ］秒余計にかかる。 解答群 a 答クb 答カ c 答ウ ア 3.25 イ 3.32 ウ 3.37 エ 650 オ 662 カ 674 キ 1,191 ク 1,200 ケ 1,536 設問2 この通信仕様に関する次の記述のうち，データ通信中の誤りの発生率の高低に かかわらず正しいものを，解答群の中から選ベ。 解答群 答エ ア データ部の長さを半分にすると，プログラム間のデータ通信時間は短くなる。 イ パリティを“あり”にすると，可変長のバイナリデータを転送できる。 ウ ヘッダ部に有効データ長の領域をもつと，可変長のバイナリデータを転送できる。 工 モデム間の通信速度を速くすると，プログラム間のデータ通信時間は短くなる。 オ 受信側プログラムが1パケットごとにACK又はNAKを返すのではなく，5パケット ごとにACK又はNAKを返す方が，プログラム間のデータ通信時間は短くなる。 問6 日程計画に関する次の記述を読んで，設問に答えよ。 あるプロジェクトを最短の日数で，しかもできるだけ少ない費用で完成させるため に，請負業者を選定する。 このプロジエクトは，A〜Hの八つの作業に分割できる。これらの作業の間には， 表1に示す先行関係がある。すなわち，先行作業がある作業は，その先行作業が完了 するまで開始できない。 業者X，Yに各作業を委託した場合の作業日数と費用は，表2に与えられている。 各作業について，業者Xの方が業者Yよりも作業日数は多いが費用は少ない。

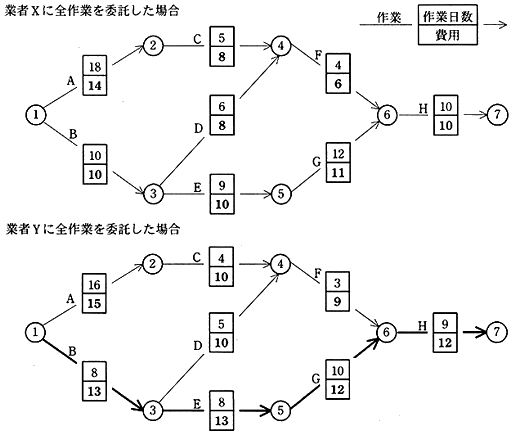

業者Xに全作業を委託した場合と，業者Yに全作業を委託した場合とについて， PERTの図（アローダイアグラム）を次に示す。 図 プロジェクトのアローダイアグラム 設問 次の記述中の［ ］に入れる正しい答えを，解答群の中から選ベ。 （1）業者Xにすべての作業を委託したとき，プロジェクトの完成に必要な費用は ［ a ］であり，完成までの所要日数は［ b ］である。 （2）業者Yにすべての作業を委託したとき，プロジェクトの完成に必要な費用は 94であり，完成までの所要日数は35日である。このときのクリティカルパス はBEGH（業者Yの図の太線部）である。一部の作業を業者Xに委託すれば， 所要日数は35日のままで費用をより少なくできる。このときの最少費用は ［ c ］である。 解答群 a 答オb 答イ c 答キ ア 35 イ 41 ウ 63 エ 74 オ 77 カ 86 キ 87 ク 88 ケ 89 コ 90
