４．実験２の手順
（１） 実験回路とDigital-Multi-Meterを接続する。
【実験装置】
静特性の測定に用いる装置は、DMM2台とPC、電源である。

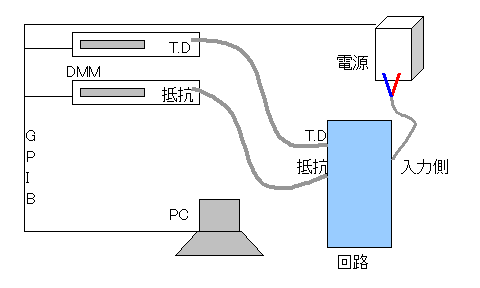

図８ 静特性実験装置
図９ 静特性実験装置（クリックすると画像拡大）
具体的な手順＠動画（30.4M）
- DMM（トンネルダイオード（T.D））と回路のBNCコネクタ（T.D側）をBNCケーブルで接続する。
- DMM（抵抗）と回路の抵抗側を同様に接続する。
- 電源と回路の入力側をBNCケーブルでつなぐ。
【注意すること】
BNCコネクタから赤い線（プラス）と灰色の線（マイナス）がでているものがある。それを電源につなぐ。
つなぎ方は、電圧を０から１３[V]まで上げる時（１３「V」から下げる時）は、赤い方を電源のプラスに、灰色をマイナス
につなぐ。電圧を０から−3[V]まで下げる時（−３[V]から上げる時）は赤い方を電源のマイナスに、灰色をプラスにつなぐ。
（２）電源電圧を変化させる
合計で以下の(a)(b)(c)(d)の４つのデータを取ることになる。
（Ａ）電圧を0[V]から13[V]まで上げ、13[V]から0[V]まで下げる測定をする。
まず、デスクトップのアイコン
をダブルクリックして立ち上げる。
 |
Startに0 Stepに0.5 end_inに13 を入力する。 |
 |
ファイル名を入れる。 |
 |
画面左上の実行ボタンを押す。･･･(a) |
測定が終わったら、LabVIEWに違うファイル名を入れて、今度は Start 13 Step 0.5 end_in 0 と入力して実行する。
･･･(b)
（Ｂ）電圧を-3[V]から0[V]まで上げ、0[V]から-3[V]まで下げる測定をする。
- （Ａ）の測定が終わったら、電源につないでいるBNCコネクタの線を反対にする。赤い方をマイナスに、灰色の方をプラスにする。
- LabVIEWに別のファイル名を入れて、今度は Start 0 Step 0.5 end_in 3 として実行。･･･(c)
- 測定が終わったら、そのままの状態でファイル名を変えて、Start 3 Step 0.5 end_in 0 と入力し、実行する。･･･(d)
以上で静特性の測定は終わりである。
取り込んだデータはデスクトップの
フォルダの中に入っているので、
KaleidaGraph（使用方法）を用いてグラフにすること。
＊終了方法＊
実験２で必要なデータを取り終わったら、電源電圧を０[V]にしたのち、全ての接続を回路から外して実験３に備える。
