平成６年度 秋期 第二種 午後 問1〜問2



 　　　　　　　　　　　　　　　　　　　　　　　　［更新日］1994.11.01


    次の表に従って解答してください。
┏━━━━┯━━━━━┯━━━━━┯━━━━━━┯━━━━━━━┯━━━━━━━┓
┃問題番号│問１、問２│問３〜問６│問７〜問１０│問１１〜問１４│問１５〜問１７┃
┠────┼─────┼─────┼──────┼───────┼───────┨
┃選択方法│　　必須　│　２問選択│　１問選択　│　１問選択　　│　１問選択　　┃
┠────┼─────┴─────┴──────┴───────┴───────┨
┃試験方法│　　　　　　　１３：００〜１５：３０　　　　　　１５０分　　　　　　┃
┗━━━━┷━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛



平成６年度 秋期 第二種情報処理技術者試験 午後

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓
┃次の問１，問２は必須問題です。全問解答してください。　　　　　　　　　　┃
┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛
問１ 次の流れ図の説明及び流れ図を読んで、設問1〜3に答えよ。

  [流れ図の説明]
  (1) 9×9の2次元配列Ａに入っているイメージデータを、時計回りに90度回転し、
     配列Ｂへ移す流れ図である。
  (2) 流れ図によって表されるアルゴリズムの実行例を図1に示す。


         配列Ａ                           配列Ｂ
  　     ───→ｊ方向     　 　  　     ───→ｊ方向
  　    1 2 3 4 5 6 7 8 9   　　   　    1 2 3 4 5 6 7 8 9

  │ 1  0 0 0 0 0 0 0 0 0   　　   │ 1  0 0 0 0 0 0 0 0 0
  ↓ 2  0 * * * * * * * 0   　　   ↓ 2  0 * 0 0 0 0 0 * 0
  　 3  0 0 0 0 * 0 0 0 0   　　   　 3  0 * * * * 0 0 * 0
  ｉ 4  0 0 0 0 * 0 0 0 0   　　   ｉ 4  0 * 0 0 0 0 0 * 0
  方 5  0 0 * 0 * * * 0 0   ─→   方 5  0 * * * * * * * 0
  向 6  0 0 * 0 * 0 0 0 0   　　   向 6  0 * 0 0 * 0 0 * 0
  　 7  0 0 * 0 * 0 0 0 0   　　   　 7  0 * 0 0 * 0 0 * 0
  　 8  0 * * * * * * * 0   　　   　 8  0 * 0 0 0 0 0 * 0
  　 9  0 0 0 0 0 0 0 0 0   　　   　 9  0 0 0 0 0 0 0 0 0


      図1  流れ図によって表されるアルゴリズムの実行例

  (3) 配列Ａと配列Ｂの要素は、上からi番目、左からj番目のものをそれぞれA(i,j),
    B(i,j)とする。

[流れ図]

設問1  反時計回りに90度回転するには(つまり、A(1,1)→B(9,1),…)、流れ
      図中の(☆)をどう変更したらよいか。正しい答えを解答群の中から選べ。

設問2  180度回転するには、流れ図中の(☆)をどう変更したらよいか。正しい答
      えを解答群の中から選べ。

設問3  図2のように、左右方向に反転するには、流れ図中の(☆)をどう変更した
      らよいか。正しい答えを解答群の中から選べ。



         配列Ａ                           配列Ｂ
  　     ───→ｊ方向     　 　  　     ───→ｊ方向
  　    1 2 3 4 5 6 7 8 9   　　   　    1 2 3 4 5 6 7 8 9

  │ 1  0 0 0 0 0 0 0 0 0   　　   │ 1  0 0 0 0 0 0 0 0 0
  ↓ 2  0 * * * * * * * 0   　　   ↓ 2  0 * * * * * * * 0
  　 3  0 0 0 0 * 0 0 0 0   　　   　 3  0 0 0 0 * 0 0 0 0
  ｉ 4  0 0 0 0 * 0 0 0 0   　　   ｉ 4  0 0 0 0 * 0 0 0 0
  方 5  0 0 * 0 * * * 0 0   ─→   方 5  0 0 * * * 0 * 0 0
  向 6  0 0 * 0 * 0 0 0 0   　　   向 6  0 0 0 0 * 0 * 0 0
  　 7  0 0 * 0 * 0 0 0 0   　　   　 7  0 0 0 0 * 0 * 0 0
  　 8  0 * * * * * * * 0   　　   　 8  0 * * * * * * * 0
  　 9  0 0 0 0 0 0 0 0 0   　　   　 9  0 0 0 0 0 0 0 0 0


            図2 左右方向に反転する例

解答群
  ア A(i,j)→B(10-i,10-j)    イ A(i,j)→B(10-i,j)
  ウ A(i,j)→B(10-j,10-i)    エ A(i,j)→B(10-j,i)
  オ A(i,j)→B(i,10-i)       カ A(i,j)→B(i,10-j)
  キ A(i,j)→B(i,j)          ク A(i,j)→B(j,10-i)
  ケ A(i,j)→B(j,10-j)       コ A(i,j)→B(j,i)

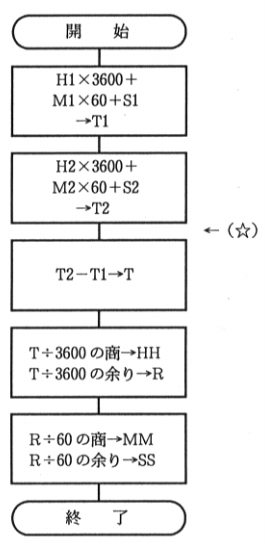

問２ 次の流れ図の説明及び流れ図を読んで、設問1,2に答えよ。
   [流れ図の説明]
    同じ日の二つの時刻を与えて、その差(経過時間)を求める流れ図である。
  (1) 開始時刻(Time1)、終了時刻(Time2)及び経過時間は、"hh:mm:ss" の形式
     で表す。hhは時を、mmは分を、ssは秒を、それぞれ2けたの数字で表す。
  (2) Time1、Time2及び経過時間の範囲は "00:00:00"〜"23:59:59" である。
  (3) Time2は、Time1以後の時刻とする。
  (4) 流れ図では、"H1:M1:S1" がTime1を、"H2:M2:S2" がTime2を、"HH:MM:SS"
     が経過時間を表す。
  (5) 流れ図では、変数としてT1、T2、T及びRを用いる。

[流れ図]

設問1 流れ図を変更して、時刻が二日にまたがった場合でも、24時間未満であれ
     ば経過時間を求めることができるようにしたい。例えば、Time1が "23:59:59"
     でTime2が "00:00:01" であった場合に、経過時間が "00:00:02" と求められ
     るようにする。このため、次に示す追加分の流れ図を元の流れ図の(☆)の位
     置に挿入することにした。
      追加分の流れ図中の［  ａ  ］の条件として正しい答えを、解答群の中か
     ら選べ。


解答群
  ア H1:H2    イ H2:H1    ウ T1:T2    エ T2:T1    オ H1:0
  カ H2:0     キ H1:23    ク H2:23    ケ 23:T1    コ 0:T2

設問2 追加分の流れ図中の［  ｂ  ］の計算式として正しい答えを、解答群の中
     から選べ。


解答群
  ア T1+T2→T1        イ T1+T2→T2        ウ T1+3599→T1
  エ T2+3599→T1      オ T1+3600→T1      カ T2+3600→T2
  キ T1+86399→T1     ク T2+86399→T2     ケ T1+86400→T1
  コ T2+86400→T2

[追加分の流れ図]
