平成７年度 秋期 第二種 午後 問3〜問6
［更新日］1995.10.25

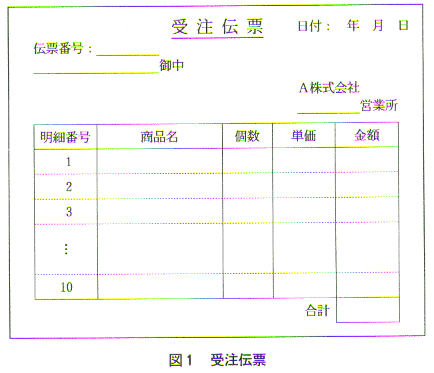

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃次の問３から問６までの４問については、この中から２問を選択し、答案用紙の選┃ ┃択欄の「選」を黒くマークして解答してください。 ┃ ┃ なお、３問以上選択した場合には、はじめの２問について採点します。 ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛ 問3 販売取引に関する次の記述を読んで、設問に答えよ。 A株式会社では、各営業所の販売取引によって図1に示す受注伝票が発行され る。本社ではこの受注伝票とそれに関するデータを、次に述べる条件と出力要 求に基づいて、データベース化しようとしている。

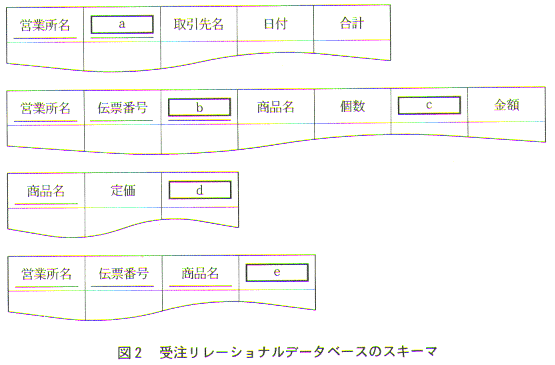

［販売取引に関する条件］ (1) 伝票番号は、営業所単位で重複なく付けられている。 (2) 1取引で取り扱う商品の種類は、1枚の伝票におさまるものとする。 (3) 商品には定価が決められている。しかし、営業所の裁量で、受注ごとに 値引率を設定できるので、単価がことなることがある。 (4) 商品名の重複はない。 (5) 商品は商品カテゴリに分類することができ、1商品は一つのカテゴリに 属している。 ［想定される出力要求］ (1) y1年m１月d1日からy2年m2月d2日までの間で、1取引の合計がZ円以上と なった伝票を営業所単位に抜き出し、合計の金額が大きいもの順に出力する。 (2) y1年m1月d1日からy2年m2月d2日までの間に、商品Bを納入した取引先名 とそれを販売した営業所名を出力する。 (3) 営業所ごと、商品カテゴリごと、月ごとの販売実績一覧表を作成する。 (4) 毎月、受注合計金額の大口取引先(上位30社)一覧表を作成し、値引実績 表とともに出力する。 (5) 営業所別に販売実績の前年同月比一覧表を作成する。 設問 A株式会社では、受注リレーショナルデータベースのスキーマを図2の ように考えた。図2中の[ ]に入れる正しい答えを、解答群の中から選べ。 なお、図2中の下線を引いてある項目はキー項目である。
a 答
カ
b 答
ケ
c 答
エ
d 答
オ
e 答
ク
a〜cに関する解答群 ア 金額 イ 商品カテゴリ ウ 商品名 エ 単価 オ 定価 カ 伝票番号 キ 取引先名 ク 日付 ケ 明細番号 d、eに関する解答群 ア 営業所名 イ 金額 ウ 合計 エ 個数 オ 商品カテゴリ カ 定価 キ 取引先名 ク 値引率 ケ 日付
問4 データ通信に関する次の説明を読んで、設問１、２に答えよ。 パーソナルコンピュータにモデムを接続して、ホストコンピュータと 接続するための通信端末プログラムを作成した。使用する通信回線と通 信プロトコルの仕様を表1に示す。 表1 通信回線と通信プロトコルの仕様 ┌─────────────┬───────────────────┐ │回線種別 │公衆電話回線 │ ├─────────────┼───────────────────┤ │ダイヤル方式 │プッシュボタン信号（トーンダイヤル） │ ├─────────────┼───────────────────┤ │データ信号速度（通信速度）│２４００ｂｐｓ │ ├─────────────┼───────────────────┤ │同期方式 │調歩同期方式 │ ├─────────────┼───────────────────┤ │スタートビット │１ビット │ ├─────────────┼───────────────────┤ │データビット │８ビット │ ├─────────────┼───────────────────┤ │パリティビット │なし │ ├─────────────┼───────────────────┤ │ストップビット │１ビット │ └─────────────┴───────────────────┘ 設問1 使用するモデムには、10個の設定スイッチがあり、通信の仕様を 決定するようになっている。モデムのマニュアルには表2のような 仕様が記載されていた。通信端末プログラムを動作させるために最 もよいスイッチの設定はどれか。 解答群の中から選べ。 表2 モデムの設定スイッチの仕様 回線仕様設定 ┌───┬─────────┬─────────┐ │ │ ＯＮ │ ＯＦＦ │ ├───┼─────────┼─────────┤ │ＳＷ１│プッシュボタン信号│ダイヤルパルス信号│ ├───┼─────────┼─────────┤ │ＳＷ２│自動着信 │手動着信 │ └───┴─────────┴─────────┘ CD(Carrier Detect)信号の意味 ┌───┬─────────┬─────────┐ │ │ ＯＮ │ ＯＦＦ │ ├───┼─────────┼─────────┤ │ＳＷ３│回線接続状態 │常に‘１’ │ └───┴─────────┴─────────┘ データ信号速度(通信速度)設定 ┌───┬───┬──────────────┐ │ＳＷ４│ＳＷ５│データ信号速度（通信速度） │ ├───┼───┼──────────────┤ │ＯＦＦ│ＯＦＦ│ ６００ｂｐｓ │ ├───┼───┼──────────────┤ │ＯＮ │ＯＦＦ│ １２００ｂｐｓ │ ├───┼───┼──────────────┤ │ＯＦＦ│ＯＮ │ ２４００ｂｐｓ │ ├───┼───┼──────────────┤ │ＯＮ │ＯＮ │ ４８００ｂｐｓ │ └───┴───┴──────────────┘ データ形式設定 ┌───┬───────────┬───────────┐ │ │ ＯＮ │ ＯＦＦ │ ├───┼───────────┼───────────┤ │ＳＷ６│ストップビット１ビット│ストップビット２ビット│ ├───┼───────────┼───────────┤ │ＳＷ７│パリティビットなし │パリティビットあり │ ├───┼───────────┼───────────┤ │ＳＷ８│偶数パリティ │奇数パリティ │ └───┴───────────┴───────────┘ データ長設定 ┌───┬────┬────┐ │ＳＷ９│ＳＷ１０│データ長│ ├───┼────┼────┤ │ＯＦＦ│ＯＦＦ │５ビット│ ├───┼────┼────┤ │ＯＮ │ＯＦＦ │６ビット│ ├───┼────┼────┤ │ＯＦＦ│ＯＮ │７ビット│ ├───┼────┼────┤ │ＯＮ │ＯＮ │８ビット│ └───┴────┴────┘
答
エ
解答群 ┌─┬───┬───┬───┬───┬───┬───┬───┬───┬───┬────┐ │ │ＳＷ１│ＳＷ２│ＳＷ３│ＳＷ４│ＳＷ５│ＳＷ６│ＳＷ７│ＳＷ８│ＳＷ９│ＳＷ１０│ ├─┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┤ │ア│ＯＦＦ│ＯＦＦ│ＯＦＦ│ＯＮ │ＯＦＦ│ＯＮ │ＯＮ │ＯＦＦ│ＯＮ │ＯＮ │ ├─┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┤ │イ│ＯＦＦ│ＯＦＦ│ＯＦＦ│ＯＮ │ＯＮ │ＯＦＦ│ＯＦＦ│ＯＦＦ│ＯＦＦ│ＯＮ │ ├─┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┤ │ウ│ＯＮ │ＯＦＦ│ＯＮ │ＯＦＦ│ＯＦＦ│ＯＦＦ│ＯＦＦ│ＯＮ │ＯＦＦ│ＯＮ │ ├─┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┤ │エ│ＯＮ │ＯＦＦ│ＯＮ │ＯＦＦ│ＯＮ │ＯＮ │ＯＮ │ＯＦＦ│ＯＮ │ＯＮ │ ├─┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┤ │オ│ＯＮ │ＯＦＦ│ＯＮ │ＯＮ │ＯＮ │ＯＮ │ＯＦＦ│ＯＮ │ＯＦＦ│ＯＦＦ │ └─┴───┴───┴───┴───┴───┴───┴───┴───┴───┴────┘ 設問2 この通信端末プログラムは、受信文字を画面と同期してプリンタに印字 することができる。プリンタへのデータ出力速度は、40文字／秒（1文字 は8ビット）である。文字が連続受信された場合に、受信バッファがオー バフローしてしまうのを避けるため、XONコード、XOFFコードという伝送 制御文字を用いたフロー制御を行う。このフロー制御に関する次の説明文 中の[ ]に入れる 正しい答えを、解答群の中から選べ。 XOFFコードは送信の一時停止、XONコードは送信の再開をホストコンピュータ に指示する伝送制御文字である。接続先のホストコンピュータは、XOFFコード を受信すると0.5秒以内に送信を一時停止する。0.5秒の間に、通信端末プログ ラムの受信バッファに到着する可能性のあるデータのバイト数は約[ a ]バイ トである。しかし、同じ時間の間にプリンタへ出力できるデータのバイト数は 、約[ b ]バイトなので、通信端末プログラムは、受信バッファの残り容量が 約[ c ]バイトになった時にはXOFFコードを発信しなければならない。
a 答
オ
b 答
ア
c 答
エ
解答群 ア 20 イ 40 ウ 80 エ 100 オ 120 カ 130 キ 150

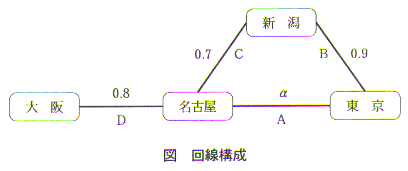

問 5 計算機システムの信頼性に関する次の記述を読んで、設問1〜3に答えよ。 東京、新潟、名古屋、大阪を、図のように回線で接続したオンラインシステ ムがある。 図中のA〜Dは回線を、数値及びαは回線の信頼度を示す。
設問1 次の記述中の［ ］に入れる正しい答えを、解答群の中から選べ。 答えは小数点以下3けた目を四捨五入して求めよ。 東京・名古屋間は、直結ルート（回線A）と、新潟経由のう回ルート（回線 B・C）をとることができる。回線Aの信頼度αを0.9とすると、東京・大阪間の 信頼度は［ ］となる。
答
ウ
解答群 ア 0.50 イ 0.61 ウ 0.77 エ 0.84 オ 0.97 設問2 次の記述中の[ ]に入れる正しい答えを、解答群の中から選べ。 名古屋・大阪間の信頼度を0.9以上とするために、名古屋・大阪間にもう1本回線を引き 複線にする場合、新規に引く回線の信頼度は[ ]以上でなければならない。
答
ア
解答群 ア 0.5 イ 0.6 ウ 0.7 エ 0.8 オ 0.9 設問3 次の記述中の[ ]に入れる正しい答えを、解答群の中から選べ。 回線Aの信頼度αが0.9であるかどうか調べるために、回線Aの障害のデータ を収集したところ、表の結果が得られた。この結果から計算すると、回線Aの 故障率は[ a ]であり、信頼度は[ b ]。 表 東京・名古屋間（回線A）の回線障害データ ┌─────────────────────┬───┬───┬───┬───┬───┐ │障害の順番 │ １│ ２│ ３│ ４│ ５│ ├─────────────────────┼───┼───┼───┼───┼───┤ │前回の障害回復時から障害発生までの経過時間│１０４│ ９２│ ８８│１１３│１０３│ ├─────────────────────┼───┼───┼───┼───┼───┤ │障害の回復にかかった時間 │ ６│ ２│ ７│ ２│ ３│ └─────────────────────┴───┴───┴───┴───────┘ 単位：時間
a 答
ア
aに関する解答群 ア 0.01 イ 0.04 ウ 0.1 エ 0.25 オ 0.4
b 答
ウ
bに関する解答群 ア 0.9より小さい イ 0.9である ウ 0.9より大きい

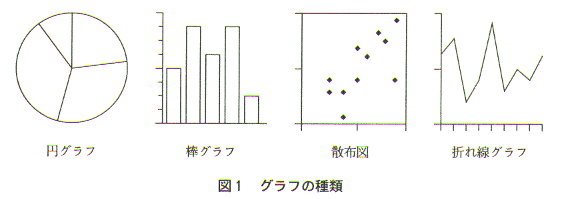

問 6 グラフや統計によるデータの分析に関して、設問1〜4に答えよ。 ある食品販売会社では、データベースに蓄積した製品の売上げデータなどを 端末から検索し、様々なグラフで表示したり、統計分析をするシステムを完成 させた。営業部門では、このシステムを用いてデータを分析し、販売に役立て たいと考えている。表示できるグラフは次の4種類であり、一つの画面に複数 のグラフを同時に表示できる。
データベースの構造の一部を示すと、次のようになっている。 ┌─┬─┬─────┬───────────────────┐ │ │ │ │ 売上高 │ │年│月│支店コード├───┬───┬───┬───┬───┤ │ │ │ │商品１│商品２│ … │商品ｎ│合 計│ ├─┼─┼─────┼───┼───┼───┼───┼───┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ └─┴─┴─────┴───┴───┴───┴───┴───┘ ┌─┬─┬─────┬─────┐┌─────┬─────┬─────┬───┐ │年│月│支店コード│月平均気温││支店コード│社員コード│職種コード│氏 名│ ├─┼─┼─────┼─────┤├─────┼─────┼─────┼───┤ │ │ │ │ ││ │ │ │ │ │ │ │ │ ││ │ │ │ │ └─┴─┴─────┴─────┘└─────┴─────┴─────┴───┘ 図2 データベースの構造 設問1 全国に12ある支店について、支店ごとの営業職社員1人当たりの年間売 上高を比較したい。どのようなグラフで表示したらよいか。適切なものを 解答群の中から選べ。
答
ウ
解答群 ア 各支店の営業職社員ごとの年間売上高の割合を示す12個の円グラフ イ 横軸を支店、縦軸を営業職社員の年間売上高の平均値とする散布図 ウ 横軸を支店、縦軸を営業職社員の年間売上高の平均値とする棒グラフ エ 横軸を支店、縦軸を各支店の総年間売上高とする棒グラフ オ 横軸を商品、縦軸を各支店の総年間売上高とする12個の棒グラフ 設問2 設問1において、グラフのもとになる数値を計算するために、図2で示し たデータベースの表の中の項目で最小限必要となるものはどれか。適切な ものを解答群の中から選べ。
答
ウ
解答群 ア 年、支店コード、社員コード、売上高合計 イ 年、支店コード、社員コード、職種コード、売上高合計 ウ 年、支店コード、職種コード、売上高合計 エ 年、社員コード、売上高合計 オ 年、社員コード、職種コード、売上高合計 カ 年、職種コード、売上高合計 設問3 この会社では、5種類の清涼飲料水を販売していて、1年間の月別の売上 高の変化を見たい。最も適切なグラフを解答群の中から選べ。
答
エ
解答群 ア 商品ごとの円グラフ。一つの円グラフでは、一つの商品の各月の売上高の割合を示す。 イ 月ごとの円グラフ。一つの円グラフでは、五つの商品の売上高の割合を示す。 ウ 横軸を商品、縦軸を売上高とする棒グラフ エ 横軸を月、縦軸を商品ごとの売上高とする折れ線グラフ オ 横軸を月、縦軸を商品ごとの売上高とする散布図 設問4 設問3のグラフの月別の変化を見ると、夏に売上げが伸びた商品と、冬 に伸びた商品とがあった。このために、気温との関係がどれくらいあるか、 回帰分析を用いて調べることにした。回帰分析では、次の式で表される係 数a0、a1をデータから求めることで、説明変数の被説明変数への影響を調 べることができる。 被説明変数＝a0＋a1×説明変数 ここでは、地域による気温差があるために、支店ごとに月別売上げと月平 均気温との関係を調べた。被説明変数と説明変数の組合せで、適切なもの を解答群の中から選べ。
答
イ
解答群 ┌─┬─────────┬───────────┬─────────┐ │ │ 式の数 │ 被説明変数 │ 説明変数 │ ├─┼─────────┼───────────┼─────────┤ │ア│１支店につき１個、│月別支店別売上高 │支店別月平均気温 │ │ │合計１２個 │（五つの商品の合計） │ │ ├─┼─────────┼───────────┼─────────┤ │イ│商品ごと、支店ごと｜月別支店別商品別売上高│支店別月平均気温 │ │ │に１個、合計６０個│ │ │ ├─┼─────────┼───────────┼─────────┤ │ウ│１商品につき１個、│月別商品別売上高 │月平均気温（１２の│ │ │合計５個 │ │支店の平均をとる）│ ├─┼─────────┼───────────┼─────────┤ │エ│全体で１個 │月別売上高 │月平均気温 │ └─┴─────────┴───────────┴─────────┘
