平成９年度 春期 第二種 午後 問14

      　　　　　　　　　　　　　　　　　　　　　　　　［更新日］1997.05.30


問14 次のアセンブラプログラムの説明及びプログラムを読んで，設問1〜3に答えよ。

〔プログラムの説明〕
  連続する2語を32ビットのビット列とみなす。このビット列を指定されたビット数
nだけ右に循環シフトする副プログラム SHIFTR である。

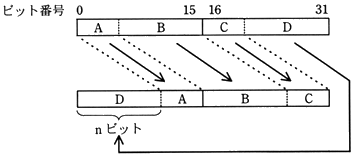

 右に循環シフトするとは，図1で示すように，シフトの結果，右にはみ出したビッ
ト列を左端に格納することである。図1において，ビット番号0〜15のビット列が第
1語，16〜31のビット列が第2語である。



図1　nビット右循環シフト


(1) ビット列の先頭番地はGR1に，シフトするビット数nはGR2に格納され，主プ
   ログラムから渡される。

(2) シフトした結果は，もとの領域に格納する。

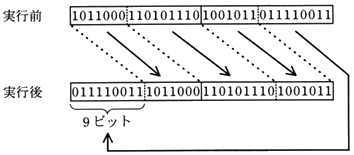

(3) GR2=9 の場合の実行例を図2に示す。



図2　実行例


(4) 0≦n≦l6とする。

(5) この副プログラムから戻ったとき，汎用レジスタGRl〜GR3の内容は，呼出し
  前の内容と同じである。

〔プログラム〕

  SHIFTR  START
	  PUSH	0,GR3
	  LD	GR0,0,GR1
	  CALL	DIVIDE		;第1語を二つの部分に分ける
	  ST	GR0,PART1
	  ST	GR3,PART2
	  LD	GR0,1,GR1
	  CALL	DIVIDE		;第2語を二つの部分に分ける
	  OR	GR3,PART1
	  ST	GR3,0,GR1
	  OR	GR0,PART2
	  ST	GR0,1,GR1
	  POP	GR3
	  RET
  PART1	  DS	1
  PART2	  DS	1
  ;
  DIVIDE  ST	GR2,SAVE
	  ST	GR0,WORK
	  SRL	GR0,0,GR2
	  LEA	GR2,16
	  SUB	GR2,SAVE
	  LD	GR3,WORK
	  SLL	GR3,0,GR2
	  LD	GR2,SAVE
	  RET
  SAVE	  DS	1
  WORK	  DS	1
	  END

設問1 図2の例を実行した場合，副プログラムSHIFTRの実行終了時点での，領域
    PART1とPART2の内容はどうなっているか，解答群の中から選ベ。

解答群
 ア PART1 = 0000000001001011  PART2 = 0111100110000000
 イ PART1 = 0000000001011000  PART2 = 0000000110101110
 ウ PART1 = 0000000001011000  PART2 = 1101011100000000
 工 PART1 = 1001011000000000  PART2 = 0111100110000000
 オ PART1 = 1011000000000000  PART2 = 1101011100000000

設問2 SHIFTRを利用し，0≦n≦32のときも正しく実行できる副プログラム
    LSHFTRを作成した。[       ]に入れる正しい答えを，解答群の中から選ベ。

  LSHFTR  START
	  PUSH	0,GR2
	  PUSH	0,GR3
	  CPA	GR2,C17
	  JMI	SHIFT
	  LD	GR3,0,GR1
	  LD	GR0,1,GR1
	  ST	GR3,1,GR1
	  ST	GR0,0,GR1
	  [               ]
  SHIFT	  CALL	SHIFTR
	  POP	GR3
	  POP	GR2
	  RET
  C17	  DC	17
	  END
解答群
  ア LEA  GR2,-16,GR2             イ LEA  GR2,-8,GR2
  ウ LEA  GR2,8                   エ LEA  GR2,8,GR2
  オ LEA  GR2,16                  カ LEA  GR2,16,GR2

設問3 nビット（0≦n≦32）左に循環シフトする副プログラムLSHFTLを作
    成した。[       ]に入れる正しい答えを，解答群の中から選ベ。

  LSHFTL  START
	  PUSH	0,GR2
	  ST	GR2,N
	  [     a     ]
	  SUB	GR2,N
	  [     b     ]
	  POP	GR2
	  RET
  N	  DS	1
	  END

a関する解答群
 ア LEA	 GR2,-32,GR2             イ LEA	 GR2,-16,GR2
 ウ LEA	 GR2,16                  エ LEA	 GR2,16,GR2
 オ LEA	 GR2,32                  カ LEA  GR2,32,GR2

bに関する解答群
 ア CALL  DIVIDE          イ CALL  LSHFTL
 ウ CALL  LSHFTR          エ CALL  SHIFTL
 オ CALL  SHIFTR
