４．実験２ 静特性の測定
静特性を測定してみよう。
実験回路は図５、図６を参考に。

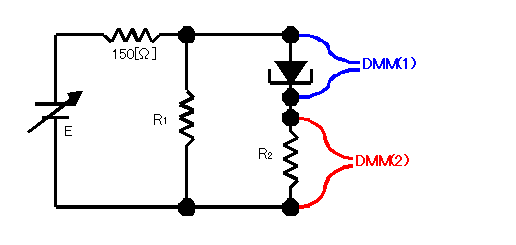

図５ 静特性回路図
Ｒ１＝Ｒ２＝１０[Ω]

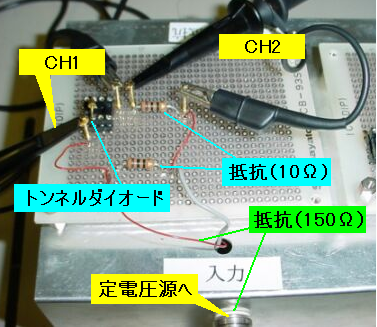

図６ 静特性回路図
- DSOプロープ（CH1）･･･トンネルダイオード両端の電圧を測定
- DSOプロープ（CH2）･･･抵抗両端の電圧降下で回路に流れる電流を測定
電源電圧は−3[V]から13[V]まで0．5[V]ずつ上げていく。13[V]まで到達したら、0.5[V]ずつ
−3[V]まで下げていく。結果は図７のようになる（図７-Aは0[V]から13[V]まで）。

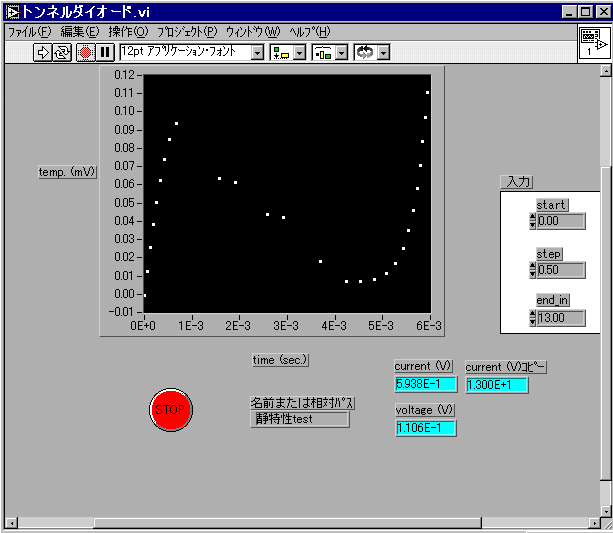

図７−Ａ LabViewの画面

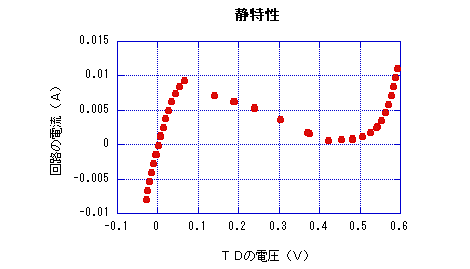

図７−Ｂ KaleidaGraphの画面
図7-Bのグラフを描いてみよう。→実験２の手順でデータをとるが、とれたデータを一つの表に集めることで図7-Bのグラフが描ける。

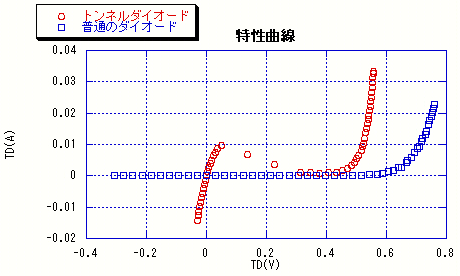

また、トンネルダイオードの特性曲線がとれたら、次に比較参照のために通常のダイオードの特性を同様の手順でとってみよう。ただし電源電圧の範囲は-6V〜20Vとする。また通常のダイオードとトンネルダイオードの特性曲線を下図のようにグラフを作って比較してみよう。
